Все про карабіни. Частина 3. Будівельні карабіни.

У попередній частині огляду ми розглянули класифікацію карабінів. Нагадаємо, що за призначенням карабіни можна класифікувати на 3 великі групи – альпіністські карабіни, призначені для страховки людей, вантажні карабіни – для закріплення і переміщення вантажів та карабіни побутового застосування – невеликі карабіни, призначені для закріплення неважких предметів.

У цій частині огляду ми більш детально розглянемо вантажні або як їх ще називають будівельні або такелажні карабіни.

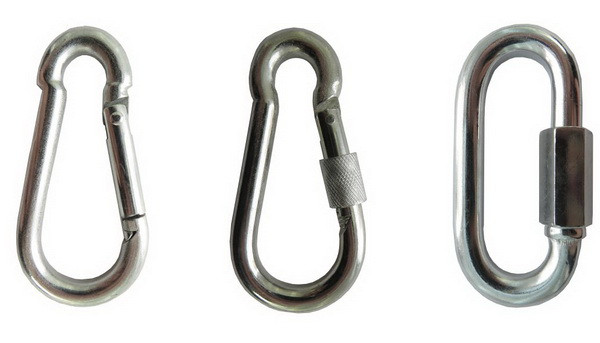

За своєю конструкцією будівельні карабіни можна розділити на 3 основні групи:

• пожежний карабін
• пожежний карабін з фіксатором
• гвинтовий карабін

Пожежний карабін

Карабін пожежний DIN 5299 C – популярний карабін грушоподібної форми з пружинним фіксатором, який використовується в будівництві і побуті.

Конструкція пожежного карабіна

Форма і геометричні розміри пожежного карабіна встановлені стандартом DIN 5299. Даний стандарт описує кілька форм карабінів. Але саме конструкція з формою C стала найбільш популярною. Це карабін  грушоподібної форми, зі значно більш широкою нижньою частиною. Така форма карабіна дозволяє використовувати карабін з одночасним кріпленням двох ланцюгів або тросів до нижньої частини карабіна. Тіло карабіна виготовлено із сталевої проволоки. Карабін оснащений пружинним фіксатором, який утримує карабін в закритому стані. Засувка карабіна відкривається простим натисканням пальця.

Призначення пожежного карабіна

Свою назву пожежний карабін отримав через те, що саме подібні сталеві карабіни, в свій час, застосовувалися співробітниками пожежних бригад. Однак, сьогодні, вони практично не використовуються в тих застосуваннях, де від них залежить безпека  людей. Сучасні рятувальники , пожежники і альпіністи використовують різні конструкції альпіністських карабінів, які проходять суворий контроль якості і відповідають необхідним стандартам. Замість цього, пожежний карабін знайшов  широке застосування у випадках, де потрібна кріплення ланцюгів, тросів і канатів між собою, або кріплення до них різних предметів.

Переваги пожежного карабіна

• Грушеподібна форма дозволяє одночасно кріпити до карабіну 2 ланцюга або троса
• Швидке кріплення карабіна, що дозволяє швидко з'єднувати або роз'єднувати ланцюг або трос
• Простота конструкції
• Невисока ціна

Недоліком пожежного карабіна є ризик випадкового розкриття фіксатора

Відео застосування пожежного карабіна:

Конструкції карабінів за стандартом DIN5299:

Карабін з фіксатором DIN 5299 D

Карабін з фіксатором DIN 5299 D (інші назви карабін пожежний з фіксатором, карабін із запобіжною гайкою/ муфтою) – удосконалена конструкція пожежного карабіна, відрізняється від останнього наявністю фіксує гайки-муфти.

Конструкція пожежного карабіна з фіксатором

Як і звичайний пожежний карабін, карабін з фіксатором стандартизований німецьким стандартом DIN 5299, згідно якого, даний карабін позначається як карабіна форма D, звідси його поширене позначення як карабін DIN 5299 D. Форма і геометричні розміри даного карабіна повністю збігається з пожежним карабіном аналогічного розміру, єдина відмінність – пружинна засувка карабіна фіксується завинчивающейся гайкою, що оберігає карабін від випадкового відкриття.

Призначення карабіна з фіксатором

Карабін з фіксатором використовується в тих же випадках, що і звичайний пожежний карабін, коли потрібно прикріпити ланцюги, троси, або канати між собою, чи кріпити до них різні предмети. Застосування карабіна з фіксатором забезпечує більшу надійність, оскільки після закриття карабіна, на пружинну скобу закручується гайка-фіксатор, яка не дозволить відкритися карабіну, без її попереднього відкручування.

Переваги карабіна з фіксатором

• Грушеподібна форма дозволяє одночасно кріпити до карабіну 2 ланцюга або троса
• Наявність гайки-фіксатора захищає від випадкового відкриття карабіна

Недолік карабіна з фіксатором – більше, час, необхідний на застосування карабіна (відкручування і закручування фіксує гайки)

Відео застосування карабіна з фіксатором:

Карабін гвинтовий

Карабін гвинтовий простий і надійний карабін, застосовуваний при такелажних роботах, у будівництві й побуті.

Конструкція гвинтового карабіна

Карабін являє собою ланку овальної форми, фіксуючим елементом якого є натискна збільшена гайка, яка закручується і відкручується вздовж корпусу карабіна. Сам корпус карабіна виконаний із сталевого дроту круглого перерізу. Діаметр дроту визначає розмір гвинтового карабіна. Конструкція гвинтового карабіна, на відміну від пожежних карабінів, не стандартизована за стандартами DIN.

Призначення гвинтового карабіна

Гвинтовий карабін використовується в тих випадках, при яких використовують пожежний карабін або карабін з фіксатором, тобто у випадках, коли потрібно прикріпити ланцюги, канати або троси між собою, чи кріпити до них різні предмети. Однак, в силу того, що застосування гвинтового карабіна вимагає більшого часу (час на відкручування/ закручування) їх, як правило, застосовують у випадках, коли не потрібно частого зняття карабіна. Приміром, за допомогою гвинтових карабінів здійснюють кріплення ланцюгів для гойдалок і т. п.

Переваги гвинтового карабіна

• простота конструкція
• надійність кріплення
• невисока ціна

Недоліком гвинтового карабіна є великий час на його кріплення.

Відео застосування гвинтового карабіна:
