Тарна фурнітура(арматура для ящиків) за ГОСТ 16561-76: види, застосування.
З початком широкомасштабної війни в Україні зросла потреба у надійній тарі для зберігання і транспортування боєприпасів, зброї та іншого військового обладнання.
Традиційно дерев’яні «армійські» ящики виготовляються за радянськими стандартами, такими як ГОСТ 16561-76 (Арматура металлическа для деревянных ящиков) та ОСТ 92-8702-75 (Отраслевой стандарт. Ящики деревянные конструкция).
В цій оглядовій статті наведемо загальну інформацію про металеву фурнітуру, що використовується для виробництва дерев'яних ящиків.
Що таке тарна фурнітура?
Тарна фурнітура, або арматура металева для ящиків — це металеві комплектуючі, такі як кутники, петлі, замки, ручки, оковки, які використовуються для виготовлення дерев’яних ящиків. Фурнітура забезпечує функціонування конструкції ящиків її міцність, зручність та безпеку їх транспортування, що важливо для армійських ящиків, які зазнають значних механічних і кліматичних навантажень.
Історично фурнітура, що використовується для виготовлення армійських ящиків відповідає радянському стандарту ГОСТ 16561-76, який визначає конструкцію цих виробів.
Основні види тарної фурнітури
Відповідно до ГОСТ 16561-76 арматуру для ящиків можна розподілити на 4 основні групи:
- Замки для ящиків. Вироби, що фіксують кришку, запобігаючи випадковому відкриванню та захищаючи від несанкціонованого доступу.
- Шарнірні петлі. Забезпечують рухливе з’єднання кришки з корпусом ящика для зручного відкривання та закривання.
- Кутники для ящиків. Посилюють кути та конструкцію ящиків.
- Ручки для ящиків. Призначенні для перенесення ящиків.

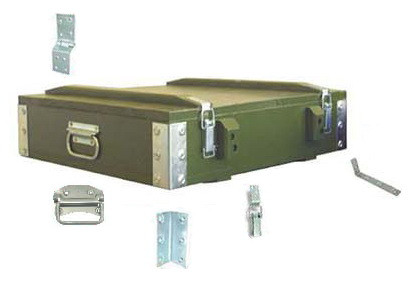

Розташування елементів тарної фурнітури на армійському ящику для гранатометних пострілів
Розглянемо більш детально кожну з цих груп.
Замки для ящиків.
ГОСТ 16561-76 передбачає 4 типорозміри замків
• Замок 1-1
• Замок 1-2
• Замок 2-1
• Замок 2-2
В свою чергу, замок 1-2 і 2-2 може бути виконаний у 2 виконаннях, що в сумі дає 6 можливих конструкцій замків:
| Номер замка | Код ОКП | Виконання основи | L, мм | H, мм | l, мм | h, мм | Маса, кг |
|---|---|---|---|---|---|---|---|
| 1-1 | 72898 76101 | 1, 3 | 147 | 47 | 80 | 14,5 | 0,191 |
| 1-2 | 72898 76103 | 2, 4 | 0,214 | ||||
| 72898 76105 | 2а, 4а | 0,196 | |||||
| 2-1 | 72898 76104 | 1, 3 | 117 | 38 | 63 | 0,109 | |
| 2-2 | 72898 76102 | 2, 4 | 0,122 | ||||
| 72898 76106 | 2а, 4а | 0,103 |
Незважаючи, на таку, досить велику кількість конструкцій описаних в стандарті, мова йде про 2 типи замка: великий, довжиною 147 мм і малий довжиною 117 мм. Використання цих замків регламентується в залежності від габаритних розмірів ящиків, на яких їх встановлюють, але в більшості конструкцій армійських ящиків використовується замок меншого розміру – 117 мм. В залежності від довжини ящика, як правило, використовується 2 або 3 замки.
Примір кріплення замка на армійському ящику
Шарнірні петлі
ГОСТ 16561-76 передбачає 2 типорозміри шарнірних петель
Петля шарнірна 1 ГОСТ 16561-76 (ширина 45 мм, верхня шворня під кутом)
Петля шарнірна 2 ГОСТ 16561-76 (ширина 36 мм, верхня шворня під кутом)
Петля шарнірна 3 ГОСТ 16561-76 (ширина 45мм, пласкі шворні, вісь – прямокутна)
Петля шарнірна 4 ГОСТ 16561-76 (ширина 45 мм, пласкі шворні, зі з’эднувальною ланкою)
Практично, широке використання мають лише перші 2 констркції щарнірних петель,які встановлюються з зовнішньої сторони ящику, як правило, в кількості 2 штук.
Кріплення петлі шарнірної 2 за допомогою універсальних шурупів
Кутники для ящиків
ГОСТ 16561-76 передбачає 11 типорозмірів кутників:
| Номер кутника | Код ОКП | Розміри, мм | Число отворів на верхній полиці | Маса, кг | Кут між полицями, град. |
|---|---|---|---|---|---|
| L | l | ||||
| 1 | 72898 86101 | 90 | 60 | 2 | 0,105 |
| 2 | 72898 86102 | 100 | 70 | 2 | 0,118 |
| 3 | 72898 86104 | 130 | 50 | 3 | 0,153 |
| 4 | 72898 86105 | 150 | 60 | 3 | 0,176 |
| 5 | 72898 86107 | 180 | 50 | 4 | 0,211 |
| 6 | 72898 86109 | 240 | 70 | 4 | 0,282 |
| 7 | 72898 86121 | 55 | 25 | 2 | 0,037 |
| 8 | 72898 86111 | 70 | 25 | 2 | 0,042 |
| 9 | 72898 86112 | 105 | 40 | 2 | 0,049 |
| 10 | 72898 86113 | 150 | 40 | 3 | 0,062 |
| 11 | 72898 86114 | 190 | 60 | 3 |
0,075
|
Кутники 1-6 являють собою рівнополочну конструкцію з кутом між полицями 90 градусів, кутники 7-11 мають конструкцію з різною довжиною полиць, кут між якими становить 100 градусів.
Всі конструкції кутників використовують для суміщення суміжних сторон ящиків для утворення більш міцної конструкції.
Згідно стандарту кутники виготовляються з металевого листа товщиною 1,5 мм, та мають монтажні отвори 4,8 мм.
Найбільшого використання набули кутники довжиною 150 мм, а саме кутник 4 ГОСТ 16561-76 та кутник 10 ГОСТ 16561-76
Ручки для ящиків
ГОСТ 16561-76 передбачає наявність 3 типів ручок для ящиків
- Ручка 1 – з овальною металевою скобою довжиною 136 мм, діаметром 8 мм
- Ручка 2 – з прямокутною металевою скобою довжиною 140 мм та діаметром 10 мм
- Ручка 3 – з прямокутною металевою скобою довжиною 140 мм та діаметром 10 мм
Найбільшого поширення набули ручка 1 та ручка 3
Кріплення ручки 3 на армійському ящику
Покриття тарної арматури
Фурнітура для ящиків може постачатись як з цинковим покриттям, так і без покриття – під подальше фарбування в колір ящика. При цьому стандартами передбачається можливість фарбування фурнітури встановленої на ящик.
Кріплення для тарної фурнітури.
Кріпильні вироби для кріплення арматури для ящиків регламентуються ОСТ 92-8700-75 (Отраслевой стандарт. Ящики деревянные конструкция.) Який передбачає використання:
- Шурупів з потайною голівкою діаметром 4 мм
- Метричних гвинтів діаметром М4
- Заклепок
Разом з тим сам стандарт передбачає заміну кріплення (гвинтів, гайок, шурупів, цвяхів) на кріплення різного виконання.
В теперешній час для кріплення використовують як правило:
- Універсальний шуруп 4 і 4,5 мм
- Метричні гвинти М4 та М5
- Саморізи з пресс-шайбою 4,2 мм
- Саморізи для гіпсокартону по дереву
Як обрати тарну фурнітуру для ящиків
Як правило, вибір конкретних типів тарної фурнітури здійснюється на основі документації та стандартів у відповідності до типорозміру дерев’яного ящику. Для цих цілей, зокрема, може використовуватись ОСТ 92-8700-75 Отраслевой стандарт. Ящики деревянные конструкция.
У випадку виробництва нестандартного ящика, непередбаченого в існуючих стандартах доцільно використовувати типии фурнітури, що використовується для ящиків близьких за розмірами.
ТОВ «СИСТЕМИ КРІПЛЕННЯ» пропонує комплексне постачання тарної фурнітури та кріпильних виробів для її кріплення для виробників дерев'яної тари. Можливі постачання ящичної арматури як за ГОСТ, так і сучасних альтернативних конструкцій.
Для консультацій або замовлення – звертайтесь до нас!
