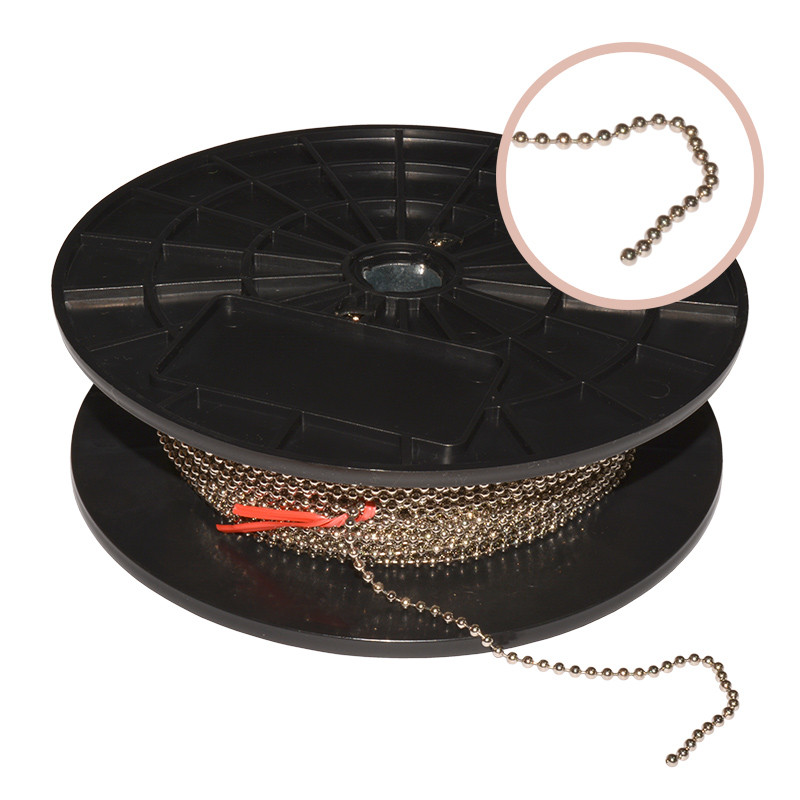

Кулькові ланцюга: історія, основні характеристики та області застосування.

Кулькові ланцюга: історія, основні характеристики та області застосування.

Кульковий ланцюг (на англійській мові використовуються дві назви: ball chain і bead chain) є одним з найбільш поширених видів декоративних ланцюгів. Виробництво даних ланцюгів почалася понад 100 років тому. Вже в 1914 році в США була створена промислова компанія, основною сферою діяльності якої було виготовлення кулькових ланцюгів. В той час, основним застосуванням даної продукції служило використання їх в якості ланцюжків-вимикачів електричних світильників, які починали своє стрімке поширення в побуті і промисловості.

З часом, завдяки достоїнствам конструкції кульковою ланцюга, сфера її застосування значно розширилася. Досить значну роль в цьому зіграла і її застосування в якості ланцюжки для армійських жетонів. Під час другої світової війни було вироблено понад 22 мільйонів комплектів таких ланцюгів для носіння жетонів солдатами американської армії. Добре зарекомендувала в такому застосуванні, кулькова ланцюг, по закінченні війни, стала стандартною для носіння армійських жетонів у більшості армій світу.

У 1963 році німецьким інститутом стандартизації був розроблений стандарт DIN5280, який визначив основні розміри кулькових ланцюгів діаметром від 2 до 4,5 мм.

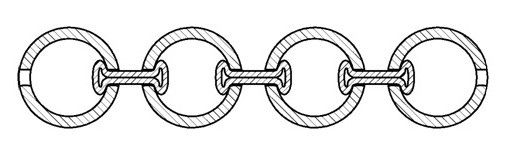

Конструкція кульковою ланцюга.

Шариковая цепь конструкция

Конструктивно кулькова ланцюг складається з безлічі порожнистих металевих кульок, виготовлених з тонкостінної листової сталі, які з'єднуються один з одним невеликими дротяними втулками. Кожен з кульок має 2 діаметрально розташованих отвори, в які входить втулка, з загнутими кінцями, таким чином, що вона фіксується всередині кульки і забезпечує надійне з'єднання пари металевих кульок. Такий спосіб з'єднання кульок, дозволяє їм вільно обертатися навколо втулок, і забезпечує ланцюжку високу гнучкість при відносно високій міцності.

Розміри і характеристики кулькових ланцюгів

Незважаючи на те, що розміри кулькових ланцюгів встановлені вже згаданим стандартом DIN5280, в даний час параметри виробляються різними виробниками кулькових ланцюгів можуть здійснюватися.

Причиною цього є те, що, історично основні виробники кулькових ланцюгів перебували в США, і, при їх виробництві використовувалася англійська система вимірювання – розміри кульковою ланцюга визначалися в дюймах. Німецький стандарт, природно, встановлював розміри в метричній системі – в міліметрах. При цьому, поряд з позначенням розміру кульковий ланцюга в дюймах або міліметрах, в даний час продовжує використовуватися і номерне позначення типорозміру ланцюга (#2, #3 тощо) введене найбільшим американським виробником даних ланцюгів.

Крім цього, різні виробники можуть використовувати різну технологію, як формування металевих кульок, так і, в більшій мірі, - різні технології формування втулок, що з'єднують кульки.

Все це призвело до того, що кулькові ланцюга від різних виробників можуть відрізнятися, як за конструкцією і розмірами, так і за своїми характеристиках. Втім, враховуючи, що дана ланцюг не використовується в навантажених і відповідальних з'єднаннях, дані відмінності не є відчутною проблеми.



Приблизні параметри кулькових ланцюгів

№ ланцюга

Діаметр кульки

Відстань між кульками, t

Приблизна кількість кульок на 1 м. п.

Приблизний вага, 100 метрів ланцюга

Навантаження на розрив




дюйм

мм

t, мм

шт

кг

кг

#1

.072"

1.8 мм

2,2

450

0,75

5

#2

.082"

2.1 мм

2,6

380

0,95

7

#3

3/32"

2.4 мм

2,9

340

1,20

9

#6

1/8"

3.2 мм

4,0

250

2,30

20

-

.144"

3,6 мм

4,5

220

2,50

25

#8

5/32"

4.0 мм

4,9 мм

200

3,40

30

#10

.175"

4.5 мм

5,5 мм

180

4,20

45

Застосування кулькових ланцюгів

Кулькова ланцюг 1,8 мм (#1)

Це найменша з вироблених кулькових ланцюгів, використовується переважно як біжутерії – з цього ланцюга виготовляються ланцюжки, браслети, елементи декоративного оформлення одягу та галантереї.

Кулькова ланцюг 2,1 мм (#2)

Наступна за розміром кулькова ланцюг, має дещо більші міцнісні характеристики, що трохи розширює сферу її застосування, крім використання в якості біжутерії, насамперед – ланцюжків і браслетів, дана ланцюг використовується при виробництві різної рекламної та сувенірної продукції, брелків, може використовуватися в якості ланцюжки для невеликих ключів.

Кулькова ланцюг 2,4 мм (#3)

Один з найбільш популярних розмірів кулькових ланцюгів. Саме такий розмір використовується в армії США для носіння армійських жетонів (Dog Tag). Ланцюг також використовується як ланцюжки для інших застосувань, в біжутерії, як ланцюги для ключів, підвісів, ланцюжків для кріплення ручок, ланцюжки для інформаційних табличок, ланцюжок для бейджів, тягова ланцюжок для жалюзі і т. п.

Кулькова ланцюг 3,2 мм (#6)

Універсальна кулькова ланцюжок, яку можна застосовувати для більшості застосувань. Ланцюжки можуть використовуватися в якості тягових вимикачів для світильників і вентиляторів, в якості запобіжної ланцюга для ручок, заглушок, кришок, бирок, всіляких деталей. Ланцюжок може використовуватися і як більш міцна ланцюжок для ключів або ланцюжок на шию, або для носіння ідентифікаційних карт. Дана ланцюжок також використовується представниками силових відомств для закріплення нагрудних знаків. Ланцюг може використовуватися для підвішування невеликих світильників, інших предметів інтер'єру. Широко використовується в якості ланцюжки для заглушки ванни, або ланцюжки для змивних бачків.

Кулькова ланцюг 3,6 мм/ 4,0 мм (#8)

Найбільш міцні з представлених на ринку кулькових ланцюгів. Ланцюги діаметром 3,6 мм більше поширені в Європі, і в Україні, зокрема, ланцюг 4,0 мм – присутній в основному на американському ринку. В обох ланцюжків схоже застосування: вони використовуються в якості приводного ланцюга для вертикальної жалюзі, як ланцюжки для зливних бачків та пробок для ванн/ раковини. Може використовуватися, як міцна фіксуюча ланцюжок предметів для загального доступу.

Кулькова ланцюг 4,5 мм мм (#10)

Дані ланцюги застосовуються переважно в промисловості, можуть використовуватися в якості ланцюжки для зливних бачків, кріплення пробок, а також як ланцюга для кріплення невеликих інструментів або зразків продукції.
