Затискачі для тросів, види, конструкція, особливості застосування. Частина 1.

Затискачі для тросів, види, конструкція, особливості застосування. Частина 1.

При використанні сталевих тросів, як правило, не обійтися без спеціальних тросових затискачів, за допомогою яких здійснюється кріплення тросів між собою (нарощування тросів), або формування тросових петель.

В даний час на ринку представлено кілька різних конструкцій затискачів для металевих тросів. Про те, які види затискачів існують, їх особливості та застосування ми розглянемо в цій статті.

Найбільше застосування на ринку України отримали наступні типи тросових затискачів:

Затискач для тросу DIN 741

Затиск тросовий DIN741

Що таке затискач тросовий DIN 741
Канатний (тросовий) затискач DIN 741 – вірогідно, найбільш поширена конструкція затискачу, конструкція якого, у свій час була стандартизована Німецьким інститутом стандартизації (DIN).

Конструкція тросового затискачу DIN 741

Затискач являє собою конструкцію, що складається з 3 складових:

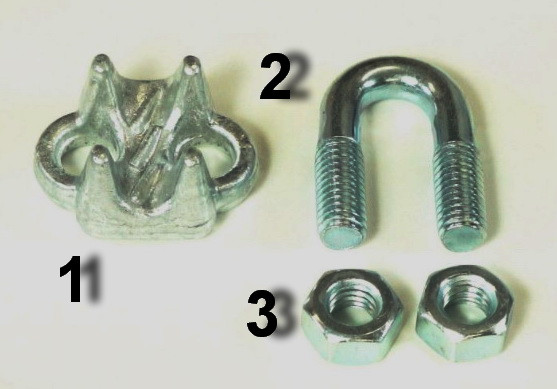

Конструкція тросового затиску

  1. Корпусу (колодка)
  2. U-подібна скоба (дужка) з нарізаною різьбою на її кінцях
  3. Двох шестигранних гайок

Для кріплення тросу за допомогою затискачів DIN 741 необхідно вкласти трос в U-скобу, і потім встановити скобу в корпус затискача, затягнувши обидві шестигранні гайки. Фіксація тросу відбувається за рахунок сили тертя, що виникає при здавленні тросу затискачем.

Матеріал тросового затискачу

Значна частина затискачів для тросу DIN 741 виробляється з вуглецевої сталі з цинковим покриттям. Такі затискачі можна застосовувати, як всередині, так і зовні приміщень. Однак, в разі застосування затискачу при постійному контакті з водою, слід використовувати нержавіючі затискачі зі сталі А4. Зрозуміло, що в цьому випадку рекомендується використовувати і нержавіючі троси, але, при цьому, можна використовувати нержавіючі затискачі для кріплення і сталевих оцинкованих тросів і тросів з ПВХ-покриттям.

Застосування тросових затискачів

Незважаючи на простоту використання тросового затискачу DIN741 – його застосування вимагає дотримання кількох важливих умов, ігнорування яких істотно знизить надійність кріплення.

Необхідна кількість тросових затискачів

У загальному випадку, необхідна кількість тросових затискачів визначається спеціальним розрахунком. Для побутового застосування можна керуватися таким правилом - використовувати не менше 3 тросових затискачів для троса діаметром до 8 мм, і не менше 5 штук для тросів більшого діаметра. При цьому відстань між зажимами повинна дорівнювати 6-8 діаметрам троса (наприклад: для троса діаметром 3 мм, відстань між затискачами має становити 18-24 мм).

Застосування тросових затискачів для тросів з ПВХ-покриттям.

В останні роки, велике поширення набули сталеві троси з ПВХ-покриттям, в тому числі шпалерні садові троси. Слід зазначити, що пластикове покриття значно зменшує силу з'єднання з затискачем, тому для забезпечення необхідної міцності кріплення в цьому випадку рекомендуємо використовувати не менше 5 затискачів.

Правильна орієнтація затискачів для тросу

установка тросовых зажимов

Велике значення при використанні тросових затискачів є їх правильна установка щодо робочої (довшої) гілки троса. Гайки затискачу завжди повинні бути з боку робочої гілки! Порушення цього правила може призвести до того, що міцність з'єднання троса затискачами буде істотно нижче розрахункової.

Повторне використання тросових затискачів

Однією з переваг тросового затискачу DIN 741 є можливість його повторного використання. Однак, тут теж потрібно враховувати кілька моментів, з тим, щоб забезпечити надійне кріплення троса.

Перш за все, потрібно перевірити про те, що скоба вільно, без зусилля, входить в отвори корпусу. Якщо ці 2 деталі не поєднуються без зусилля, це означає, що U-подібна скоба або корпус були погнуті в процесі експлуатації і їх не можна використовувати повторно.

Далі, необхідно перевірити різьблення на кінцях скоби, щоб переконатися в тому, що вона не пошкоджена і гайки зможуть без зусиль закрутитися. Також необхідно перевірити поверхню корпусу затиску на предмет тріщин.

Незважаючи, на те, що затискач для тросів ДІН 741 є універсальним затискачем, що дозволяє кріпити трос в переважній більшості випадків, на вибір майстра пропонуються і інші види затискачів, які ми розглянемо в наступній статті.

Відеоінструкція застосування тросового затиску DIN 741
