Зажим для тросів, види, конструкція, особливості застосування. Частина 2.
У першій частині нашого огляду, присвяченого тросовим затискачам, ми докладно розглянули, ймовірно, найбільш поширений затискач, який використовується для кріплення тросів - затискач DIN 741. Незважаючи на популярність і універсальність даного затискачу, на ринку представлені й інші конструкції затискачів, три з яких ми розглянемо в цій статті:
Затискач одинарний Simplex
Зажим для сталевих канатів, одинарний, Simplex (інші назви штампований затискач Симплекс, пластинчастий затискач, плоский затискач, затискач одинарний Simplex) – більш технологічна модель тросового затискачу, основні деталі якого виготовляють методом штампування з листового металу. Конструкція затискачу забезпечує велику площу прилягання троса і більш рівномірний розподіл навантаження, що дозволяє забезпечити більш надійне з'єднання.

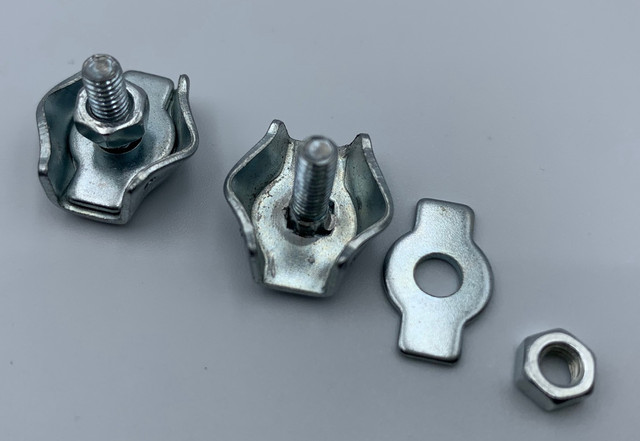

Конструкція затискачу Simplex:
Затискач складається з 3 комплектуючих:
- Штампованого основи з гвинтом
- Фігурної притискної пластини
- Шестигранної гайки
Всі деталі затискачу виконані з оцинкованої сталі.
Застосування затискачу:
Для формування тросової петлі потрібно вкласти трос всередину корпусу, навколо гвинта, потім притиснути трос за допомогою притискної пластини і до упору затягнути шестигранну гайку.
Як правило, для формування тросової петлі або зрощення тросів використовують два затискачі Simplex.
Переваги одинарного затискачу:
- Простота монтажу
- Міцність і надійність з'єднання – трос не послаблюється, як у випадку з затискачем DIN 741
- Менша вага, менша вартість у порівнянні з DIN 741
- Більш естетичний вид з'єднання
- Велика площа прилягання троса забезпечує більш надійне кріплення
Затискач подвійний Dupleх
Затискач подвійний Dupleх (плоский затискач подвійного типу, подвійний затискач Дюплекс) – надійний і технологічний затискач, який представляє собою 2 суміщених затискачі Simplex.
Завдяки подвійної системи кріплення, затискач для троса Duplex набагато міцніше одинарних моделей.

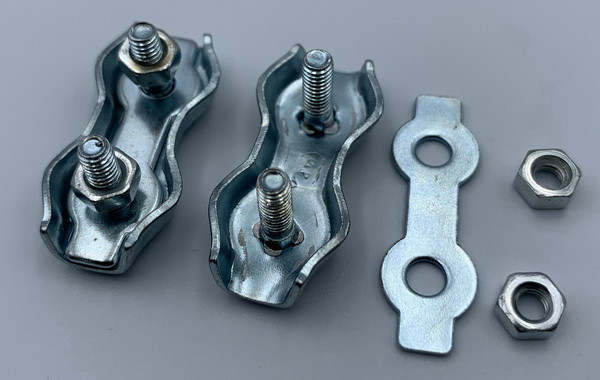

Конструкція затискачу Duplex
Затискач Duplex складається з 3 комплектуючих:
- Штампованої основи, що представляє собою пластину з загнутими всередину краями з двома гвинтами
- Фігурної притискної пластини, виконаної у формі вісімки
- 2 шестигранних гайок
Всі деталі подвійного затискачу виконані з оцинкованої сталі
Застосування затискачу:
Для формування тросової петлі потрібно вкласти трос всередину корпусу, розмістивши його кінці між гвинтами затиску. Далі необхідно одягнути притискну пластину на затискач і затягнути шестигранні гвинти, зафіксувавши трос між корпусом і пластиною. Гайки рекомендується закручувати поперемінно, з тим, щоб уникнути нерівної фіксації пластини.
На відміну від затискачу Simplex, у більшості випадків для створення тросової петлі досить використовувати одного затискача.
Переваги затискачу Duplex:
• Простота монтажу
• Міцність і надійність з'єднання – трос не послаблюється, як у випадку з затискачем DIN 741
• Менша вага, менша вартість у порівнянні з DIN 741
• Більш естетичний вид з'єднання
• Подвоєна система кріплення забезпечує більш надійне кріплення
Зажим для троса бочкоподібний (затискач бочонок, овальний затискач) – затискач, який застосовується, в основному, в декоративних і невідповідальних використаннях при монтажі тросових конструкцій.
Даний затискач не можна використовувати в роботах, вимоги безпеки, виконання яких регламентовані законом або стандартом. Наприклад: затискач не може служити основним елементом кріплення шахтних, кранових, вантажопідйомних або будівельних пристроях.

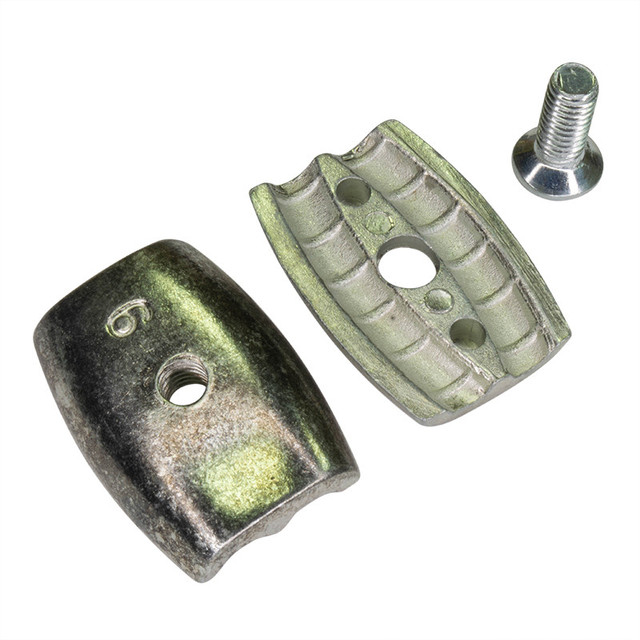

Конструкція затискачу
Затискач складається з корпусу, що складається з двох роз'ємних опуклих пластин, з'єднаних за допомогою гвинта. Корпус затискача виконаний із силуміну – сплаву алюмінію з кремнієм. За рахунок застосування цього матеріалу, затискач має малу вагу. Проте, звичайно, він поступається в міцності сталевим затискачам.
Застосування затискачу

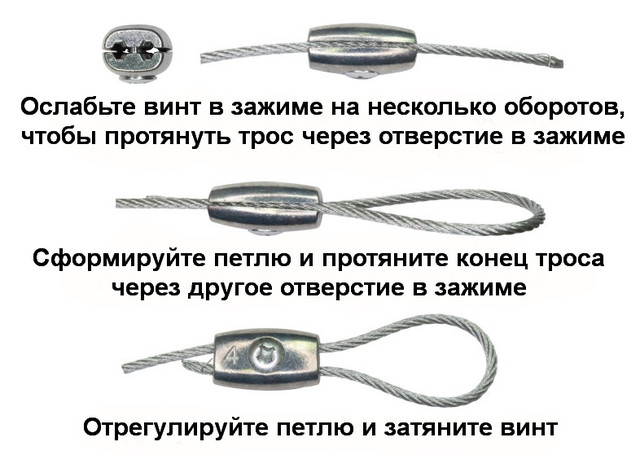

Для використання затискачу необхідно послабити гвинт на кілька обертів, щоб протягнути трос через отвір в затискачу. Далі необхідно зформувати петлю і протягнути кінець троса через інший отвір в затискачу. Після чого, відрегулювати потрібну довжину петлі необхідно затягнути гвинт.
Переваги бочкообразного затискачу:
- простота застосування
- легка вага
- естетичний зовнішній вигляд
