Класи міцності кріпильних виробів з вуглецевої і нержавіючої сталі
У своїй роботі ми іноді стикаємося з тим, що навіть досвідчені споживачі кріплення зазнають труднощів з розумінням класів міцності кріпильних виробів з оцинкованою сталі і, набагато частіше, мають неправильне уявлення про характеристики міцності для кріплення з нержавіючої сталі.
У цій статті, ми спробуємо прояснити ці, насправді, нескладні питання
Класи міцності кріплення з вуглецевої сталі
Загальновідомо, традиційний кріплення з вуглецевої сталі розрізняється за класами міцності. При цьому цей самий клас міцності, для кріпильних виробів із зовнішньою різьбою (різьбові шпильки, болти, гвинти) позначається у вигляді двох цифр, розділених крапкою. Для різьбових клас міцності гайок складається з однієї цифри.
Класи міцності різьбових шпильок і болтів
Існує 10 класів міцності, таких виробів:
3.6, 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9, 12.9

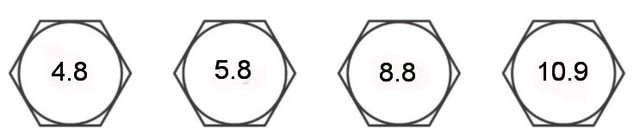

При цьому, широке поширення на нашому ринку отримали вироби 4 класів: 4.8, 5.8, 8.8 і 10.9. Кріплення класу 8.8 і вище відноситься до високоміцного кріплення.
Що означають цифри класу міцності?
Насправді, в цифрах закодовані 2 основні характеристики різьбового виробу– межа міцності на розрив (або просто межа міцності) і межа текучості.
Що таке межа міцності і межа плинності?
Межа міцності – це величина навантаження, при якій відбувається руйнування виробу, простіше кажучи, при якій наш болт або стрижень зламається. Вимірюється в мегапаскалях (МПа).
Межа плинності – це величина навантаження, при якому виріб необоротно деформується або згинається. Очевидно, що межа плинності має менше значення, ніж межа міцності. І саме межа плинності має велике практичне значення, оскільки саме це значення визначає допустиме навантаження для різьбового виробу.
Як визначити клас міцності
Перша цифра класу міцності позначає 1/100 номінальної величини межі міцності на розрив, що вимірюється в Мпа.
Наприклад, для класу міцності 4.8, межа міцності дорівнює = 4 х 100 = 400 Мпа.
Друга цифра – відношення границі плинності до межі міцності, помноженому на 10. Для прикладу, для шпильки класу міцності 4.8. межа плинності = 400 (межа міцності) * 8 /10 = 320 Мпа.

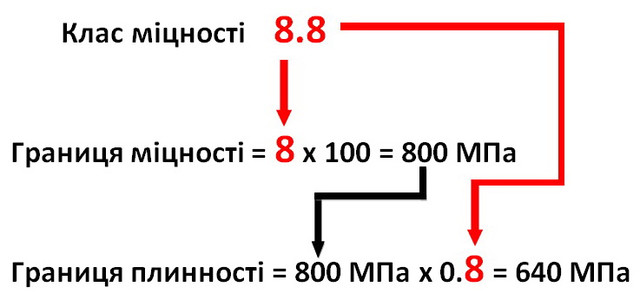

Проілюструємо це на прикладі класу міцності 8.8:
Класи міцності нержавіючих сталей
Для кріпильних виробів з нержавіючої сталі маркування складається з символу А2 або А4, що вказують клас нержавіючої сталі і межі міцності у вигляді цифр: 50, 70 або 80.
Приклад маркування: А2-70.
Межа міцності визначається, як вказане значення, помножене на 10.
Наприклад, для А2-70, межа міцності є 70х10 = 700 Мпа.
Значення 70, є стандартним значенням межі міцності для кріплення з нержавіючої сталі і, якщо в позначенні вироби вказані тільки «А2» або «А4», то мається на увазі, саме 70 межа міцності.
Значення межі текучості для кріпильної техніки з нержавіючої сталі не вказується, воно є довідковим значенням.

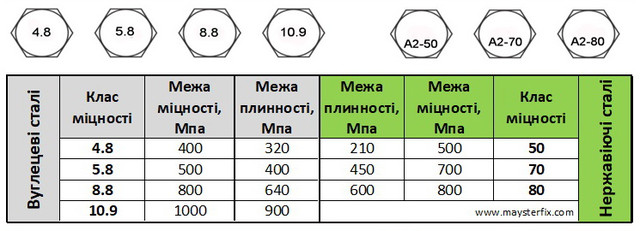

Межі міцності і межі плинності кріпильних виробів основних класів міцності:
